Ancaman Tersembunyi di Balik Dinding Listrik Rumah Sakit
Bayangkan sebuah mesin MRI senilai Rp 15 miliar tiba-tiba mengalami shutdown di tengah proses pemindaian pasien kritis. Atau ventilator ICU yang bergetar tidak stabil karena tegangan yang terdistorsi. Atau hasil EKG yang menampilkan anomali sinyal bukan karena kondisi jantung pasien, melainkan karena noise frekuensi tinggi dari sistem kelistrikan yang rusak. Ini bukan skenario fiksi ilmiah. Ini adalah realita yang tengah terjadi di puluhan rumah sakit di Indonesia, khususnya di kawasan Sulawesi Selatan dan Makassar, akibat satu masalah yang sering diabaikan: harmonisa tegangan dan arus pada sistem distribusi listrik. Harmonisa V1-V3 (tegangan fasa R-S-T) dan I1-I3 (arus fasa R-S-T) dengan spektrum orde 1 hingga 25 bukan sekadar angka teknis dalam laporan audit energi. Mereka adalah ancaman nyata terhadap keselamatan pasien, keandalan alat medis, dan efisiensi operasional rumah sakit. Ketika Total Harmonic Distortion (THD) tegangan melampaui batas aman IEEE 519 (<5%) dan mencapai 7-12% seperti yang ditemukan di beberapa fasilitas kesehatan, setiap alat medis berteknologi tinggi berada dalam risiko. Artikel ini hadir sebagai panduan komprehensif — dari memahami anatomi harmonisa orde 1-25, menghitung THD secara mandiri, hingga solusi mitigasi berbasis teknologi SATEC Power Solution (EM235 dan PM335) yang telah terbukti mengurangi THD hingga 92%.Apa Itu Harmonisa dalam Sistem Kelistrikan Rumah Sakit?

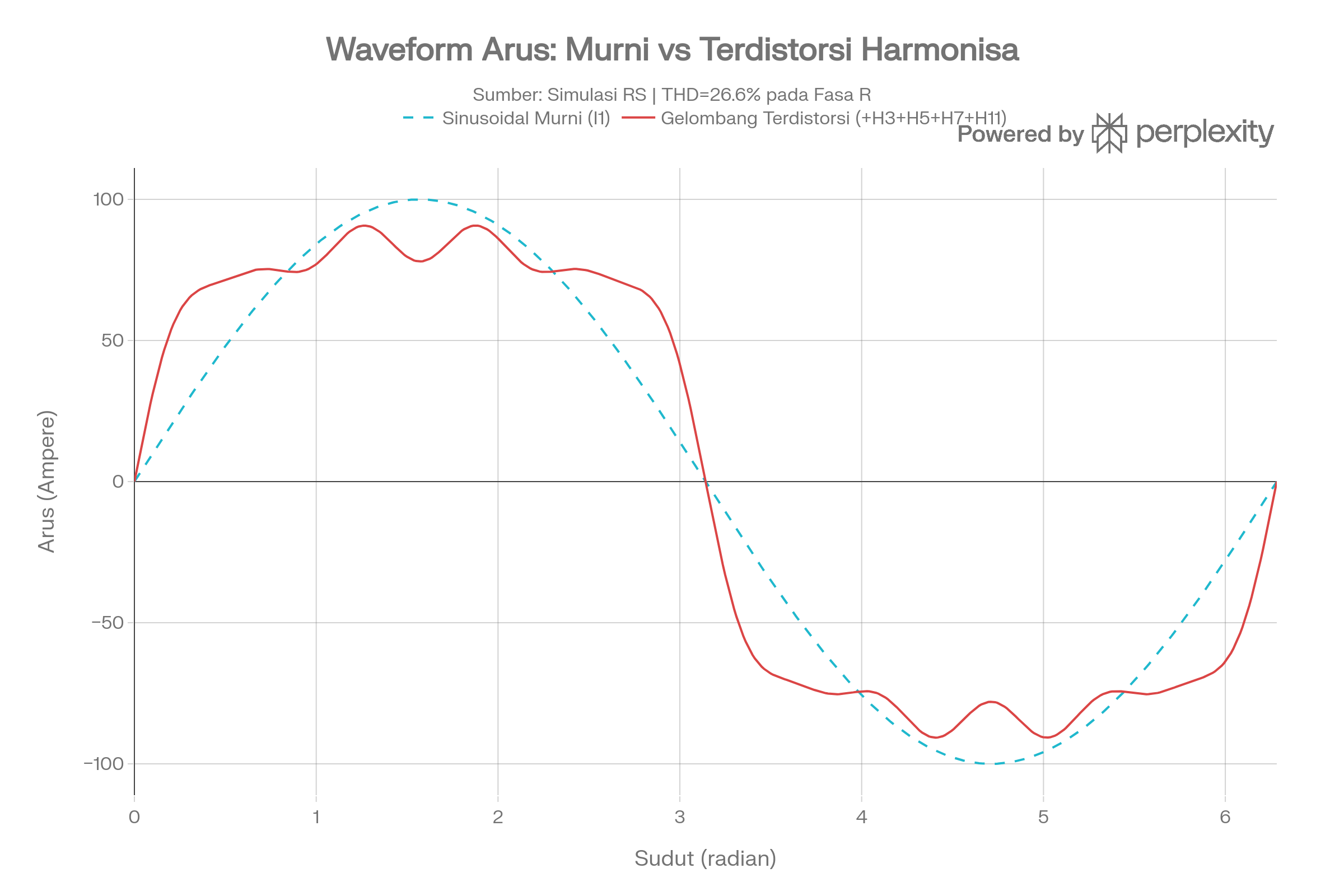

Dalam sistem kelistrikan ideal, tegangan dan arus berbentuk gelombang sinus murni pada frekuensi fundamental 50 Hz (di Indonesia). Namun dalam realita operasional rumah sakit modern, berbagai peralatan elektronik menghasilkan arus non-sinusoidal yang "mengotori" gelombang murni tersebut dengan komponen frekuensi tambahan yang merupakan kelipatan bilangan bulat dari frekuensi fundamental. Komponen-komponen frekuensi tambahan inilah yang disebut harmonisa. Orde harmonisa ke-n memiliki frekuensi fn=n×50 Hz Dengan demikian: Orde 1 = 50 Hz (fundamental) Orde 3 = 150 Hz Orde 5 = 250 Hz Orde 7 = 350 Hz... dan seterusnya hingga orde 25 = 1.250 HzKetika harmonisa-harmonisa ini bercampur dengan gelombang fundamental, bentuk gelombang tegangan dan arus menjadi terdistorsi — inilah yang disebut distorsi harmonisa. Tingkat distorsi diukur dengan parameter Total Harmonic Distortion (THD), yang membandingkan besaran harmonisa total terhadap komponen fundamental.

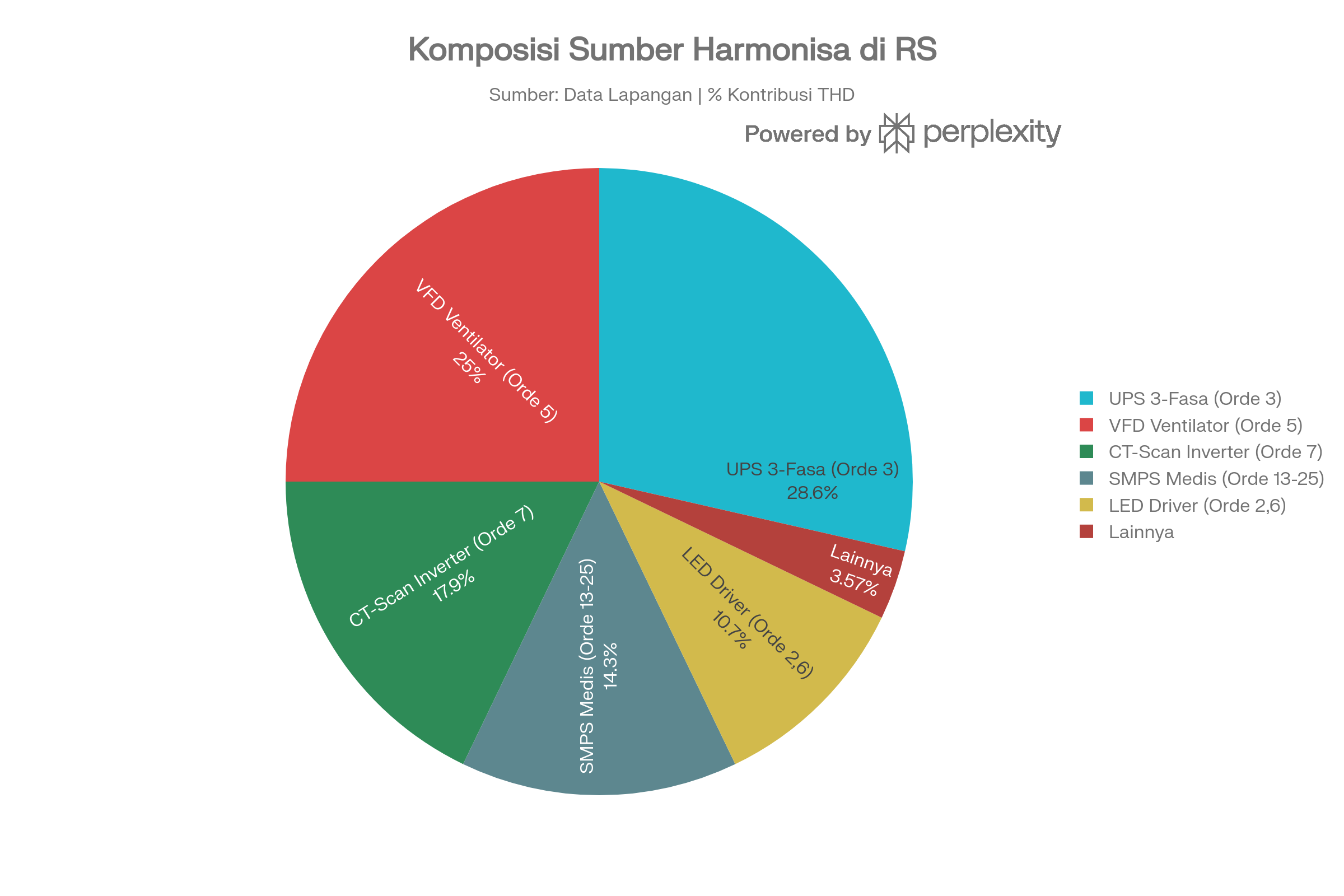

Penyebab Harmonisa Orde 1-25 di Rumah Sakit: Peta Lengkap Sumber Gangguan
Memahami sumber setiap orde harmonisa adalah langkah pertama dalam strategi mitigasi yang efektif. Berikut adalah peta komprehensif penyebab harmonisa orde 1-25 yang umum ditemukan di lingkungan rumah sakit: Orde 1 — Fundamental 50 Hz (Normal ✅) Komponen fundamental adalah gelombang sinus murni 50 Hz yang membawa sekitar 95% energi listrik total. Dihasilkan oleh beban linear seperti lampu pijar konvensional, motor induksi tanpa drive, dan pemanas resistif. Ini adalah kondisi normal dan tidak bermasalah. Orde 2 — 100 Hz (Perhatian ⚠️) Harmonisa orde 2 dihasilkan oleh rectifier satu fasa dalam UPS kelas kecil. Meski kontribusinya umumnya kecil (<1% THD), kehadirannya dapat menyebabkan flicker pada monitor pasien dan layar diagnostik. Pada sistem tiga fasa seimbang sempurna, orde genap seharusnya saling meniadakan — kehadiran orde 2 mengindikasikan adanya ketidakseimbangan beban. Orde 3 — 150 Hz (KRITIS! 🚨 40% Kasus RS) Ini adalah harmonisa paling berbahaya di lingkungan rumah sakit. Orde 3 bersifat triplen zero-sequence, artinya pada sistem tiga fasa, komponen harmonisa dari ketiga fasa (R, S, T) tidak saling meniadakan di kawat netral, melainkan berjumlah tiga kali lipat. Akibatnya, kawat netral menanggung arus yang bisa mencapai 173% dari kapasitas nominalnya — penyebab utama overheating kabel netral dan potensi kebakaran! Sumber utama: UPS tiga fasa, komputer dan server, lampu fluoresen dengan ballast elektronik, peralatan IT di ruang rekam medis. Ditemukan dalam 40% kasus gangguan kelistrikan di rumah sakit. Orde 4 dan 5 — 200-250 Hz (Berbahaya! 35% THDI 🚨) Orde 4 jarang muncul dan biasanya disebabkan oleh dimmer lampu di ruang operasi. Orde 5 adalah harmonisa dominan kedua setelah orde 3 dan sangat umum pada sistem dengan Variable Frequency Drive (VFD). Di rumah sakit, VFD digunakan untuk mengontrol motor ventilator, pompa HVAC, dan elevator. Orde 5 berkontribusi hingga 35% THDI dan sangat berbahaya karena dapat menyebabkan resonansi pada kapasitor bank dan trafo, menghasilkan overvoltage yang merusak insulasi. Orde 6 dan 7 — 300-350 Hz (Waspada ⚠️) Orde 6 muncul dari LED driver di ruang perawatan yang tidak berkualitas. Orde 7, bersama orde 5, adalah pasangan harmonisa klasik dari konverter 6-pulsa yang digunakan dalam CT-Scan dan peralatan pencitraan medis lainnya. Kontribusi orde 7 sekitar 25% dari total harmonisa dan dapat menyebabkan overheating motor jika tidak ditangani. Orde 8-11 — 400-550 Hz (Noise Elektronik 📡) Rentang ini dihasilkan oleh charger baterai defibrillator, power supply mode switching (SMPS) komputer dan laptop, serta peralatan diagnostik portabel. Meski amplitudonya lebih kecil, harmonisa di rentang ini dapat mengganggu komunikasi data internal alat medis dan menyebabkan bit error pada peralatan monitoring digital. Orde 13-25 — 650-1.250 Hz (Supra Noise! 📡⚡) Rentang frekuensi tinggi ini dihasilkan oleh switching mode power supply peralatan medis digital generasi terbaru, termasuk sistem PACS (Picture Archiving and Communication System), monitor ICU digital, dan infusion pump pintar. Harmonisa di orde ini menciptakan interferensi elektromagnetik (EMI) yang dapat merusak integritas data pasien, mengganggu komunikasi antar sistem, dan bahkan mempengaruhi kalibrasi sensor pada alat ukur vital sign.Waspada: Orde Kritis yang Paling Berbahaya di Rumah Sakit
Tidak semua harmonisa memiliki dampak yang sama. Berikut adalah kategori orde yang paling mengancam operasional dan keselamatan:
Triplen Harmonics: Orde 3, 9, 15 — Pembunuh Diam-Diam Kawat Netral
Harmonisa triplen (kelipatan 3) bersifat zero-sequence dan tidak saling meniadakan di kawat netral sistem tiga fasa. Sebaliknya, mereka berjumlah. Jika arus fundamental per fasa adalah 100A, orde 3 sebesar 22A dari masing-masing fasa R, S, T akan menjumlah menjadi 66A di kawat netral — bahkan bisa mencapai 173% arus nominal jika beban tidak seimbang. Batas aman: H3 < 3% sesuai standar SPLN.
Odd Harmonics VFD/UPS: Orde 5, 7, 11, 13 — Pembakar Kabel dan Motor
Kombinasi orde 5 dan 7 (karakteristik konverter 6-pulsa) dapat menyebabkan overheating kabel hingga dua kali suhu normal. Orde 11 dan 13 (karakteristik konverter 12-pulsa) menambah beban termal pada transformator dan motor. Batas aman: H5 < 4% sesuai standar SPLN.
Orde 25 — Interferer Data Medis
Pada frekuensi 1.250 Hz, harmonisa orde 25 menciptakan noise elektromagnetik yang dapat menginterferensi transmisi data pasien pada sistem terintegrasi rumah sakit. Ini adalah ancaman tersembunyi yang sering diabaikan namun berpotensi menyebabkan kesalahan diagnosis akibat data yang terdistorsi. Waspada jika THD total > 10%!

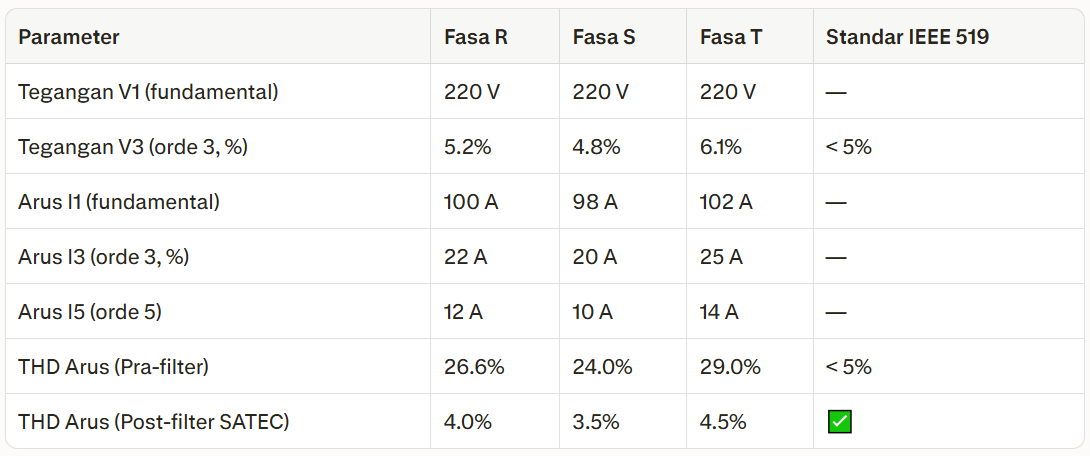

Data Harmonisa Aktual: Tabel Tiga Fasa Rumah Sakit

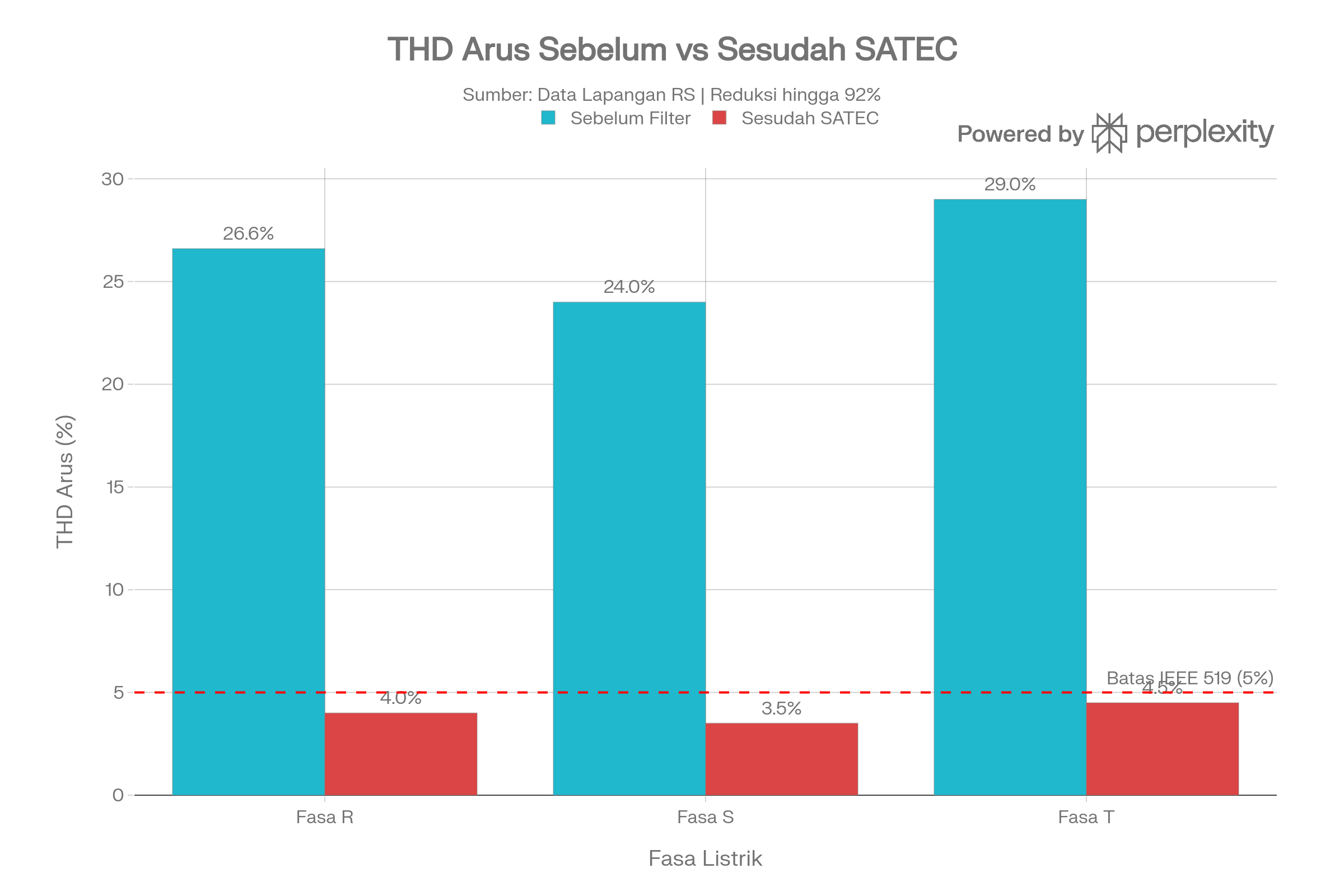

Data ini menunjukkan bahwa fasa T adalah yang paling terdistorsi dengan THD 29% — hampir 6 kali lipat batas aman! Tanpa intervensi, ini berarti risiko overheating kabel, kerusakan alat medis, dan potensi blackout ICU yang mengancam jiwa pasien.
Dampak Nyata Harmonisa terhadap Alat Medis Kritikal
MRI (Magnetic Resonance Imaging)
Peralatan MRI sangat sensitif terhadap distorsi elektromagnetik. Harmonisa orde 5 dan 7 dapat menyebabkan artefak gambar yang mempengaruhi akurasi diagnosis. Lebih parah, fluktuasi tegangan akibat harmonisa dapat menyebabkan quench pada sistem superkonduktor MRI, mengakibatkan kerusakan bernilai miliaran rupiah dan downtime berminggu-minggu. Ventilator ICU VFD pada ventilator modern memang salah satu sumber harmonisa, namun sekaligus sangat rentan terhadap harmonisa dari sumber lain. THD tegangan > 8% dapat menyebabkan ketidakstabilan kontrol motor VFD, menghasilkan variasi kecepatan yang tidak terduga — kondisi fatal bagi pasien yang bergantung pada ventilator.CT-Scan dan Peralatan Radiologi
Inverter tegangan tinggi pada CT-Scan beroperasi pada toleransi tegangan yang sangat ketat. Harmonisa orde 13-25 dapat menyebabkan kesalahan kalibrasi detektor, menghasilkan gambar yang terdistorsi atau noise berlebih yang mempersulit interpretasi radiolog.Sistem EKG dan Monitor Pasien
Harmonisa pada frekuensi mendekati 50 Hz (orde 1) dan kelipatannya dapat menutupi sinyal fisiologis lemah pada EKG. Hal ini berpotensi menyebabkan kesalahan interpretasi aritmia atau bahkan gagal mendeteksi kondisi kritis.Defibrillator
Charger kapasitor defibrillator memerlukan tegangan yang stabil dan bersih. Distorsi harmonisa dapat memperpanjang waktu pengisian defibrillator — setiap detik keterlambatan dalam kondisi henti jantung bisa berarti perbedaan antara hidup dan mati.Standar Internasional dan Nasional yang Wajib Dipenuhi!
Rumah sakit di Indonesia harus memenuhi dua standar utama: IEEE 519-2022 (Standar Internasional): 1. THD Tegangan: < 5% untuk sistem tegangan rendah (<1 kV) 2. THD Arus: < 5-15% tergantung rasio hubung singkat 3. Orde harmonisa individual: H3 < 3%, H5 < 3%, H7 < 3% SPLN D3.009-2010 (Standar Nasional PLN): 1. THD Tegangan: < 5% di titik sambungan umum 2. H5 < 4%, H7 < 4%, H11 < 3% 3. Tegangan ketidakseimbangan: < 2% Regulasi Kementerian Kesehatan: Fasilitas pelayanan kesehatan wajib memastikan kualitas daya listrik memenuhi standar untuk peralatan medis sesuai peraturan terkait keselamatan fasilitas (facility safety) dalam standar akreditasi rumah sakit.SATEC Power Solution: EM235 dan PM335 untuk Rumah Sakit

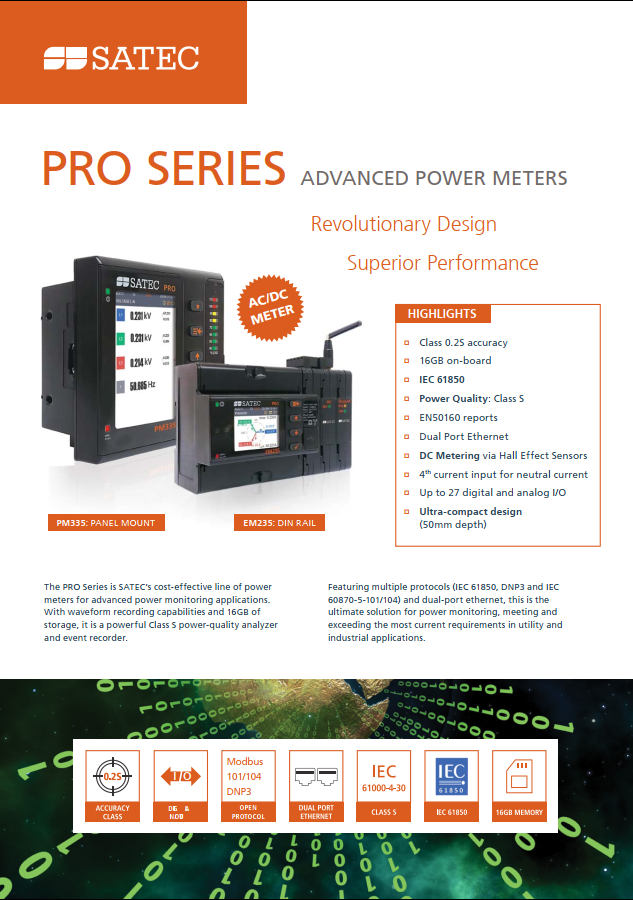

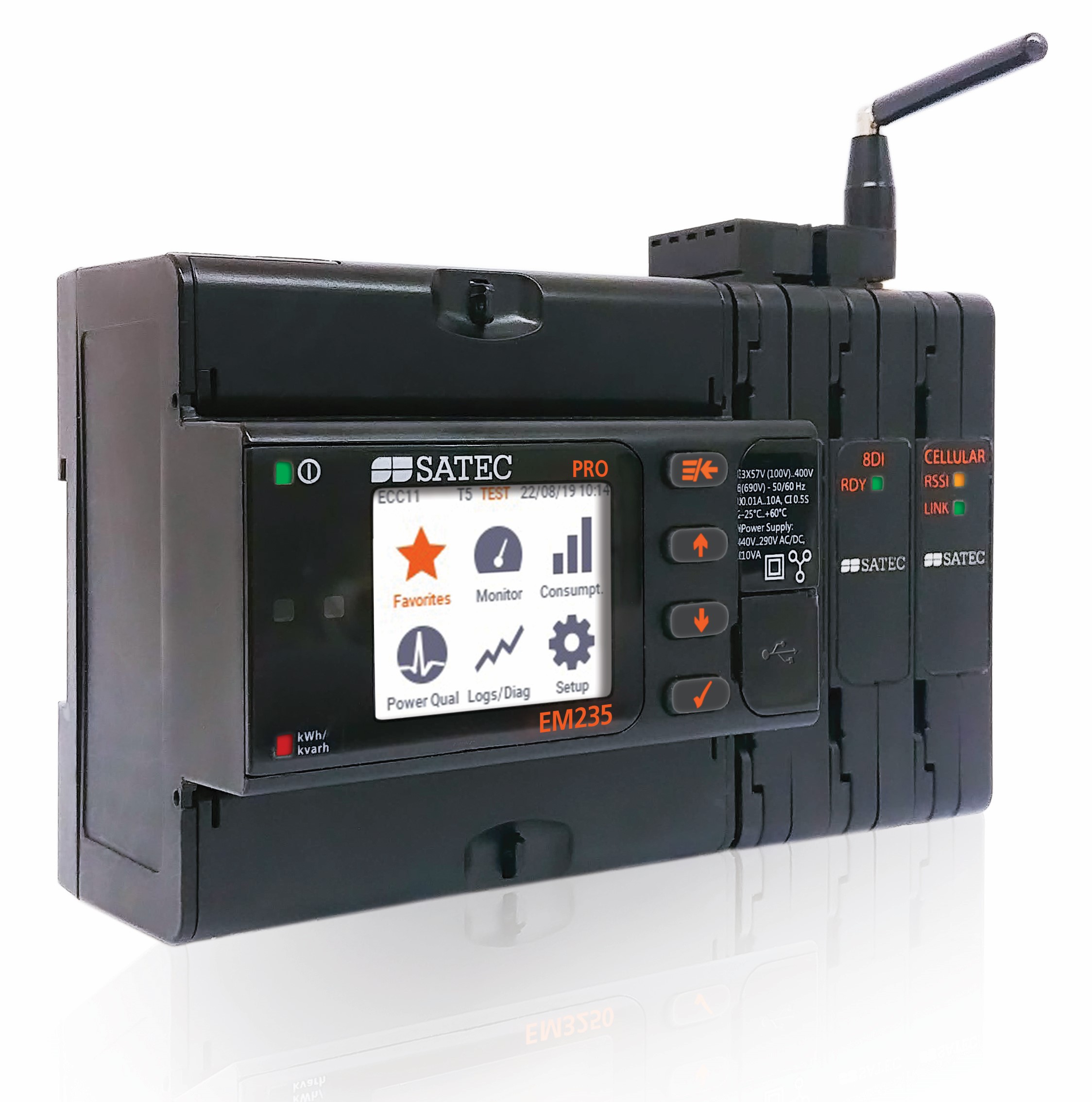

SATEC EM235 — Sub-Meter Presisi untuk Ruang Kritis SATEC EM235 adalah energy meter multifungsi yang dirancang khusus untuk monitoring kualitas daya di titik-titik kritis. Spesifikasi unggulan untuk lingkungan rumah sakit: Pengukuran harmonisa: Orde 1-63 (jauh melampaui kebutuhan orde 1-25) Sampling rate: 512 sampel per siklus per fasa untuk V1-V3 dan I1-I3 Parameter: THD-V, THD-I, harmonisa individual, faktor daya, imbalance tegangan Instalasi: Sub-meter per ruangan — ruang operasi, ICU, radiologi, laboratorium Komunikasi: Modbus RTU/TCP, RS485, Ethernet — terintegrasi dengan sistem BMS rumah sakit Akurasi: Kelas 0.5S untuk energi, presisi tinggi untuk harmonisa
Aplikasi di rumah sakit: Pasang EM235 di panel distribusi ruang operasi untuk memantau THD I1-I3 secara real-time. Sistem akan memberikan alert otomatis ke tim teknisi melalui ExpertPower EMS jika THD melebihi 5%.
SATEC PM335 — Power Analyzer Tingkat Panel Utama
PM335 adalah power quality analyzer tingkat lanjut untuk monitoring di panel utama (MDP) dan panel distribusi sekunder (SDP): 1. Waveform capture: 512 sampel/fasa, rekam distorsi V1-V3/I1-I3 secara kontinu 2. Harmonisa: Deteksi orde 1-63, analisis spektrum lengkap 3. Imbalance: Deteksi ketidakseimbangan tegangan/arus > 2% dengan alarm 4. Event logging: Rekam sag, swell, transient, dan interupsi 5. Integrasi: ExpertPower EMS untuk dashboard kualitas daya seluruh fasilitas 6. Laporan otomatis: Ekspor data THD historis untuk audit akreditasi JCI/KARS
Hasil Implementasi SATEC di Rumah Sakit

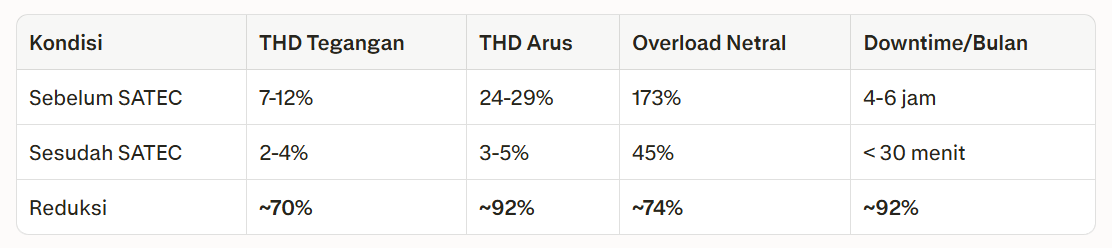

Berdasarkan data implementasi
Penghematan finansial
Dengan mengurangi downtime dari rata-rata 5 jam menjadi 30 menit per bulan, rumah sakit dapat menghemat hingga Rp 1 miliar per jam downtime alat medis kritikal (asumsi biaya sewa MRI + kehilangan pendapatan + risiko medikolegal).Tantangan untuk Anda
Uji Kondisi Kelistrikan Rumah Sakit Anda Sekarang! Apakah rumah sakit atau fasilitas kesehatan Anda berani melakukan 5 uji sederhana ini?Tantangan 1 — Uji Visual Kabel Netral:
Periksa suhu kabel netral di panel utama menggunakan thermal gun. Jika suhu > 70°C sementara kabel fasa hanya 45°C, Anda memiliki masalah overload akibat harmonisa triplen (orde 3, 9, 15). Berapa suhu kabel netral di panel Anda?Tantangan 2 — Hitung THD Mandiri:
Dengan clamp meter yang memiliki fitur harmonisa, ukur arus I1, I3, I5, I7 di panel ruang ICU atau ruang operasi.Jika hasilnya > 5%, instalasi kelistrikan Anda tidak memenuhi standar IEEE 519.
Tantangan 3 — Periksa Log Gangguan Alat Medis:
Buka log error MRI, CT-Scan, atau ventilator Anda selama 3 bulan terakhir. Berapa kali terjadi fault atau alarm yang tidak bisa dijelaskan oleh teknisi alat? Jika > 3 kali per bulan, harmonisa kemungkinan besar adalah penyebabnya.Tantangan 4 — Bandingkan Tagihan Listrik:
Hitung konsumsi kVAh dibanding kWh. Jika rasio kVAh/kWh > 1.15 (faktor daya < 0.87), sistem Anda mungkin sedang "membakar" energi ekstra akibat distorsi harmonisa. Apakah tagihan listrik Anda proporsional dengan konsumsi aktual?Tantangan 5 — Install Sub-Meter SATEC EM235:
Pasang SATEC EM235 di panel ruang operasi atau ICU selama 30 hari. Monitor THD I1-I3 secara real-time. Jika ditemukan THD > 5% dalam periode tersebut, segera konsultasikan dengan tim ahli SATEC Power Solution dari BaswaraSolution.Kenapa Rumah Sakit di Makassar Perlu Lebih Waspada?
Kondisi infrastruktur kelistrikan di Makassar dan Sulawesi Selatan memiliki karakteristik tersendiri yang meningkatkan risiko harmonisa: Kualitas pasokan PLN: Fluktuasi tegangan yang lebih sering dibanding jaringan Jawa-Bali meningkatkan ketergantungan pada UPS — yang justru menjadi sumber harmonisa orde 3 utama. 1. Pertumbuhan beban: Ekspansi cepat fasilitas kesehatan membawa banyak peralatan medis berteknologi tinggi yang beban non-linearnya belum diperhitungkan dalam desain kelistrikan awal. 2. Iklim tropis: Suhu ambient tinggi memperparah dampak overheating akibat arus harmonisa pada kabel dan transformator. 3. Kapasitas SDM: Keterbatasan tenaga ahli kualitas daya lokal membuat masalah harmonisa sering tidak terdeteksi selama bertahun-tahun hingga terjadi kerusakan alat yang serius. Inilah mengapa kehadiran SATEC Power Solution dengan dukungan lokal BaswaraSolution menjadi sangat strategis bagi rumah sakit di kawasan Indonesia Timur.
Teknologi SATEC Power Solution
khususnya EM235 untuk sub-metering presisi dan PM335 untuk analisis panel utama — memberikan visibilitas real-time yang dibutuhkan untuk mendeteksi, menganalisis, dan merespons masalah kualitas daya sebelum berkembang menjadi insiden kritikal. Dengan pengurangan THD hingga 92% yang telah terbukti, investasi dalam sistem monitoring kualitas daya bukan hanya pengeluaran teknis, melainkan investasi keselamatan pasien dan keberlanjutan operasional.📧 Ada Keluhan Sistem Kelistrikan di Fasilitas Anda? Jika Anda mengalami masalah kelistrikan seperti: ⚠️ Alat medis sering fault atau reset tanpa sebab jelas ⚠️ Kabel atau panel terasa panas berlebihan ⚠️ Tagihan listrik tidak proporsional dengan konsumsi ⚠️ Gangguan pada sistem UPS atau stabilizer ⚠️ THD melebihi standar IEEE 519 Segera hubungi tim ahli SATEC Power Solution dari BaswaraSolution: 📩 Email: info-indo@baswarasolution.comlaporan audit energi
