Di banyak industri manufaktur saat ini, fenomena penurunan kualitas daya dan inefisiensi kelistrikan menjadi masalah yang sering ditemui namun sulit dideteksi secara kasat mata. Manajer pabrik dan teknisi pemeliharaan kerap kali berhadapan dengan masalah nuisance tripping (trip misterius) pada sistem proteksi kelistrikan, umur pakai peralatan yang memendek secara tak terduga, hingga denda dari penyedia listrik akibat power factor yang buruk. Salah satu tersangka utama di balik permasalahan ini adalah polusi arus harmonik yang kian meningkat seiring dengan tingginya penggunaan peralatan elektronika daya non-linier seperti Variable Frequency Drives (VFD), penyearah, dan catu daya switching. Kehadiran arus harmonik ini tidak hanya mendistorsi bentuk gelombang fundamental, namun juga memicu dampak destruktif secara fisik pada infrastruktur kabel daya, yang pada akhirnya menurunkan efisiensi distribusi daya listrik secara keseluruhan.
Analisis Geometris & Termal: Membedah Dampak Fisik Harmonik
Secara fundamental, arus bolak-balik (AC) memiliki kecenderungan alami untuk mengalir mendekati permukaan konduktor—sebuah fenomena yang dikenal sebagai Skin Effect (Efek Kulit). Dalam kondisi kelistrikan normal pada frekuensi dasar (50/60 Hz), Skin Effect sudah terjadi dan memengaruhi penampang aktif kabel. Namun, polusi harmonik memasukkan komponen arus dengan frekuensi tinggi (kelipatan dari frekuensi dasar) ke dalam sistem. Karena Skin Effect berbanding lurus dengan frekuensi, arus harmonik frekuensi tinggi tersebut akan dipaksa untuk mengalir di area permukaan penampang konduktor yang jauh lebih sempit.
Kondisi ini semakin diperparah dengan hadirnya Proximity Effect (Efek Kedekatan), yakni distorsi distribusi arus akibat medan magnet bolak-balik dari kabel fase di sebelahnya yang saling berdekatan. Berdasarkan studi literatur dan pemodelan elemen hingga spasial (Finite Element Method/FEM), interaksi kompleks dari kedua efek pada frekuensi tinggi ini secara drastis mengurangi luas penampang efektif kabel untuk mengalirkan arus.
Dampak termal dari pengurangan luas penampang efektif ini sangat signifikan:
Peningkatan Resistansi AC: Hambatan konduktor terhadap arus AC meningkat secara eksponensial.
Rugi Daya Aktif Ekstrem: Peningkatan resistansi akan melonjakkan rugi-rugi daya aktif secara kuadratik sesuai dengan hukum Joule Heating.

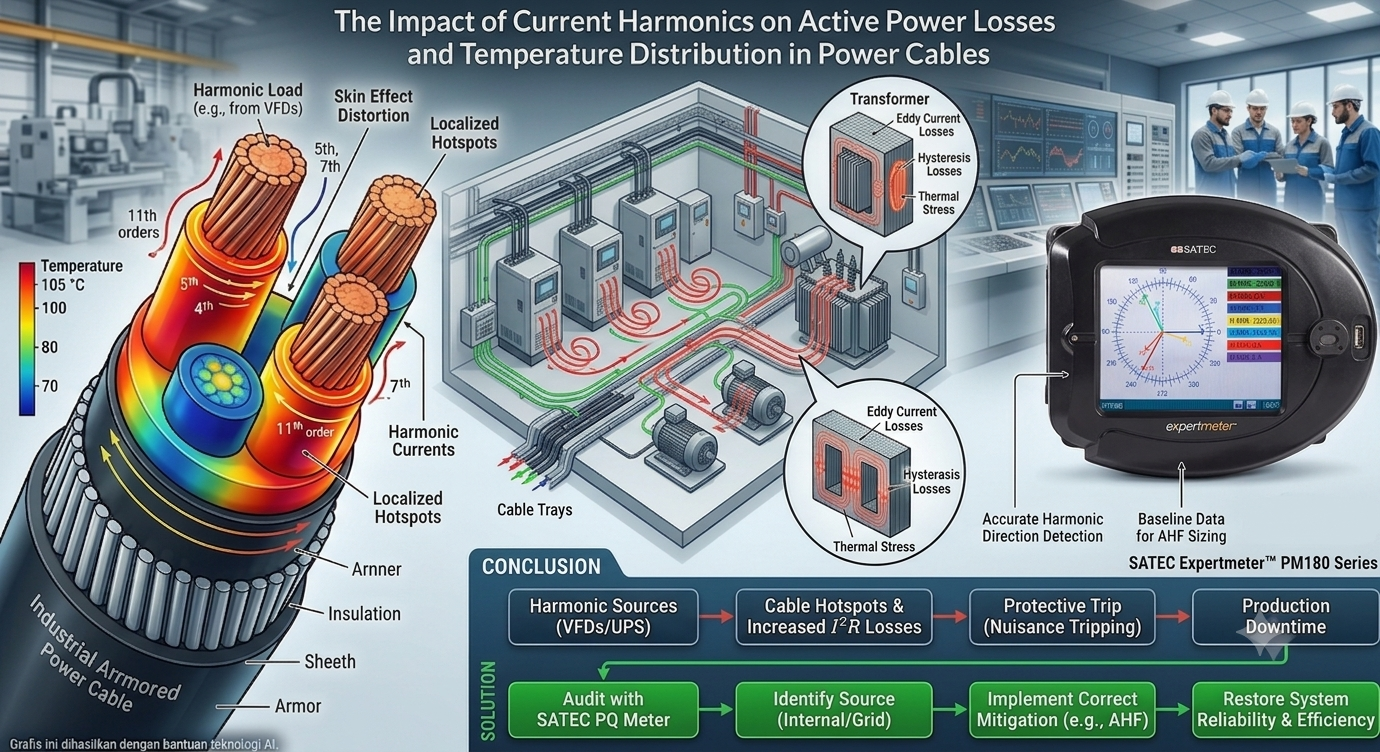

Distribusi Suhu dan Titik Panas (Hotspot): Energi yang terbuang ini berubah wujud menjadi panas ekstrem. Alih-alih terdistribusi merata, panas terkonsentrasi pada area tertentu di permukaan kabel (mengubah distribusi suhu profil termal spasial kabel) dan menimbulkan isolasi kabel meleleh secara prematur atau berpotensi memicu bahaya kebakaran. The Current Harmonic Impact on Active Power Losses and Temperature Distribution in Power Cables
Diagnosis dan Pelacakan Sourcing: Akurasi Analisis SATEC PM180
Untuk menangani masalah harmonik dan rugi daya termal ini secara efektif, diagnosis presisi yang melacak hingga ke akar masalah menjadi sebuah kewajiban. Menambahkan alat mitigasi tanpa mengetahui asal polusi sering kali berujung pada investasi yang tidak menguntungkan. Di sinilah SATEC PM180, sebagai High-Performance Power Quality Analyzer, hadir sebagai solusi mutakhir.
SATEC PM180 tidak hanya mengukur total distorsi harmonik (THD), namun dirancang dengan akurasi metrologi tertinggi untuk menganalisis parameter daya yang paling kompleks. Fitur paling krusial untuk manajemen polusi jaringan adalah Harmonic Direction (Arah Harmonik). Fitur ini memiliki kemampuan analitik dua arah yang cerdas untuk memecahkan perdebatan klasik antara pabrik dan penyedia jaringan:
Identifikasi Beban Internal: PM180 dapat mendeteksi apakah lonjakan arus harmonik disuntikkan secara internal oleh beban fasilitas pabrik itu sendiri (misalnya dari deretan sistem inverter motor atau welding machine).
Polusi Grid Eksternal: Sebaliknya, PM180 secara presisi dapat membuktikan apabila polusi arus frekuensi tinggi tersebut sebenarnya "dikirimkan" masuk dari jaringan utilitas luar (polusi silang dari pabrik tetangga di jaringan grid yang sama).
Dengan kepastian pelacakan ini, investasi solusi teknis dapat dialokasikan di titik interkoneksi yang tepat sasaran untuk mereduksi efek termal pada jaringan kabel.
Kesimpulan dan Rekomendasi
Memahami dinamika perubahan distribusi suhu dan lonjakan rugi daya akibat harmonik adalah kunci utama dalam mempertahankan efisiensi, umur pakai kabel, dan kontinuitas operasional fasilitas industri manufaktur Anda. Tanpa visibilitas data yang memadai, peningkatan rugi pada frekuensi tinggi akan terus memakan biaya losses tak kasat mata setiap bulannya dan membahayakan infrastruktur spasial kabel daya pabrik.Sebelum Anda memutuskan untuk berinvestasi pada sistem mitigasi daya mahal seperti Active Harmonic Filter (AHF), sangat direkomendasikan untuk melakukan audit dan diagnostik mutu daya berbasis data nyata. Gunakan SATEC PM180 terintegrasi dengan Expertpower Energy Management Systems. Ekosistem Expertpower EMS berbasis cloud (Microsoft Azure) ini memberikan visibilitas komprehensif, mengarsipkan, dan menganalisis tren data power quality untuk merumuskan efisiensi terukur dan mengurangi kerugian daya Anda secara efektif dan sistematis.
Apakah ada area khusus di fasilitas Anda yang sering mengalami nuisance tripping dan ingin difokuskan dalam audit tersebut?
