Integrasi PMU, PQ Meter & Transaction Meter untuk Sistem Transmisi Modern
Di sistem transmisi PT PLN (Persero), kepatuhan terhadap grid code semakin penting untuk menjaga stabilitas sistem, kualitas tegangan, dan keakuratan transaksi energi. Unit operasi seperti UIP3B Sulawesi membutuhkan sistem monitoring yang mampu mengawasi jaringan secara real-time, akurat, dan terintegrasi.
Salah satu pendekatan yang mulai banyak diterapkan pada gardu induk modern adalah arsitektur monitoring tiga lapis:
1️⃣ Feeder monitoring (Power Quality)
2️⃣ Station metering (Energy transaction)
3️⃣ Wide Area Monitoring System (WAMS)
Pendekatan ini memungkinkan engineer sistem tenaga melihat kondisi jaringan dari level feeder hingga sistem interkoneksi regional.

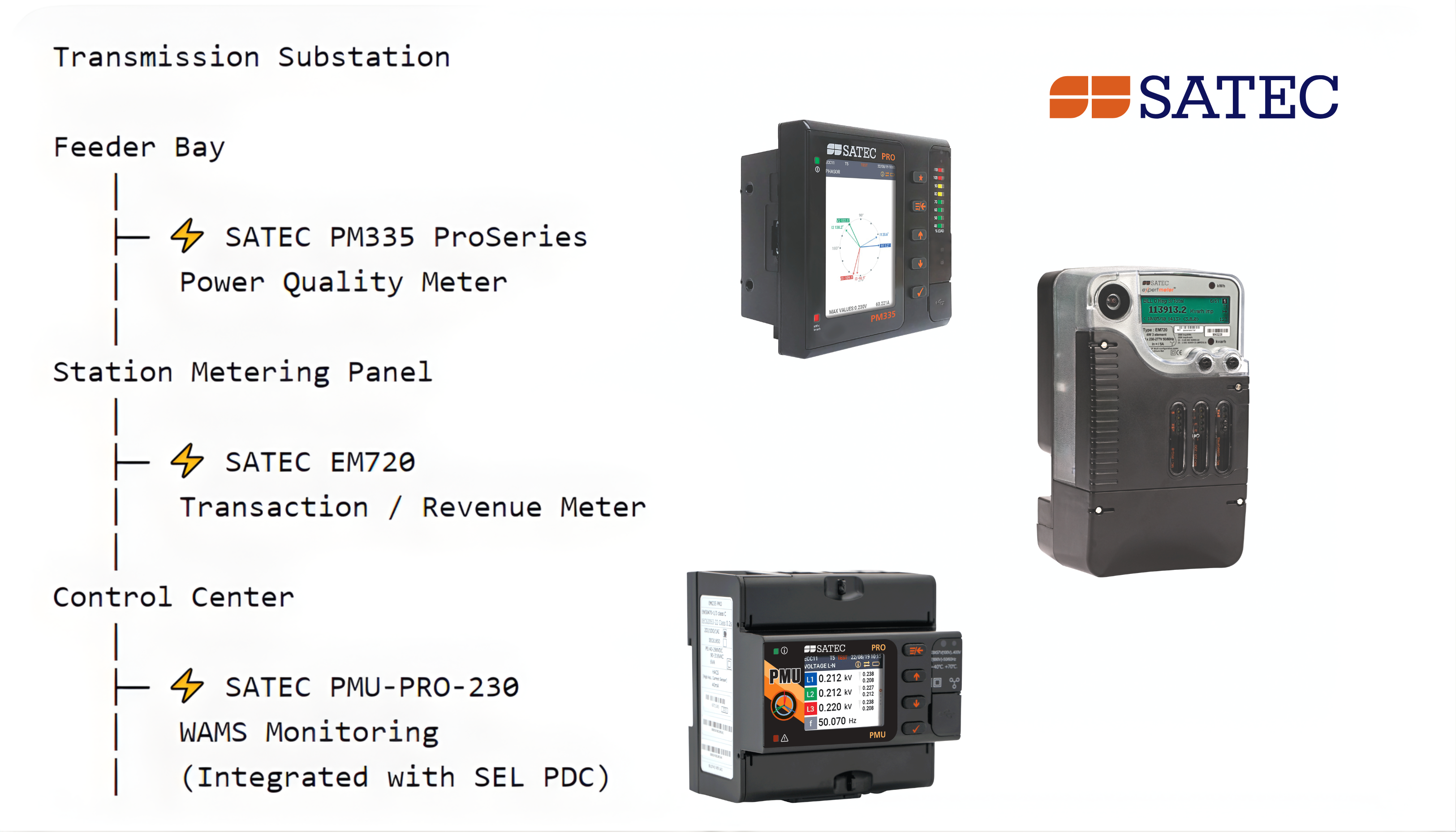

🔌 Contoh Arsitektur Monitoring di Gardu Induk Transmisi
Arsitektur ini memberikan visibilitas sistem tenaga secara menyeluruh, mulai dari feeder hingga pusat kendali sistem
⚡ Feeder Bay – Monitoring Power Quality (PM335)
Pada level feeder bay, perangkat Power Quality Meter digunakan untuk memonitor kondisi kualitas daya di jaringan transmisi.

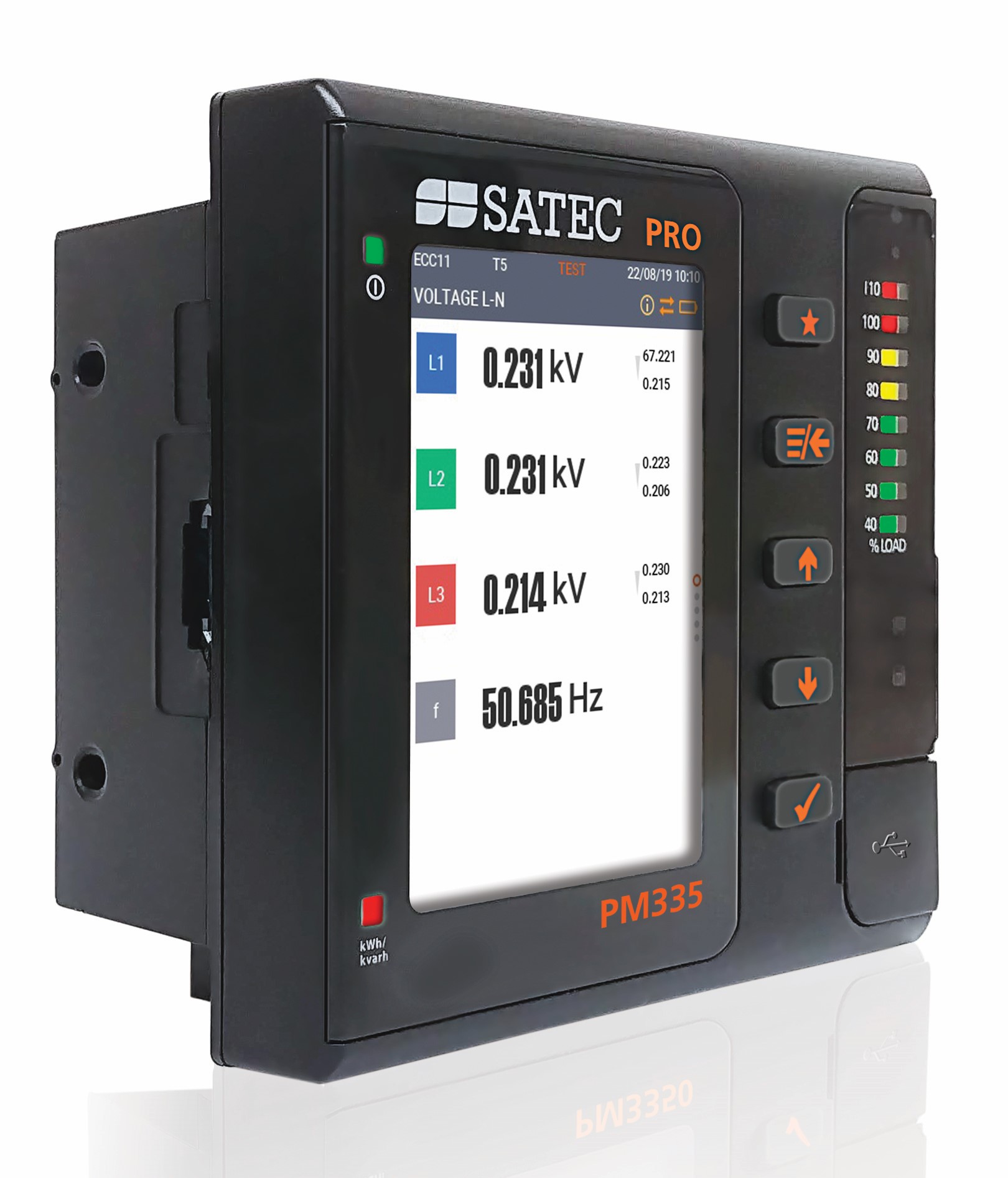

Perangkat PM335 ProSeries berfungsi untuk:
✔️ mendeteksi voltage sag / swell
✔️ analisa harmonics dan flicker
✔️ monitoring unbalance tegangan
✔️ perekaman event gangguan listrik
⚡ Station Metering – Transaksi Energi (EM720)
Pada panel station metering, perangkat transaction meter digunakan untuk mencatat aliran energi yang menjadi dasar perhitungan transaksi listrik antar sistem atau pembangkit.

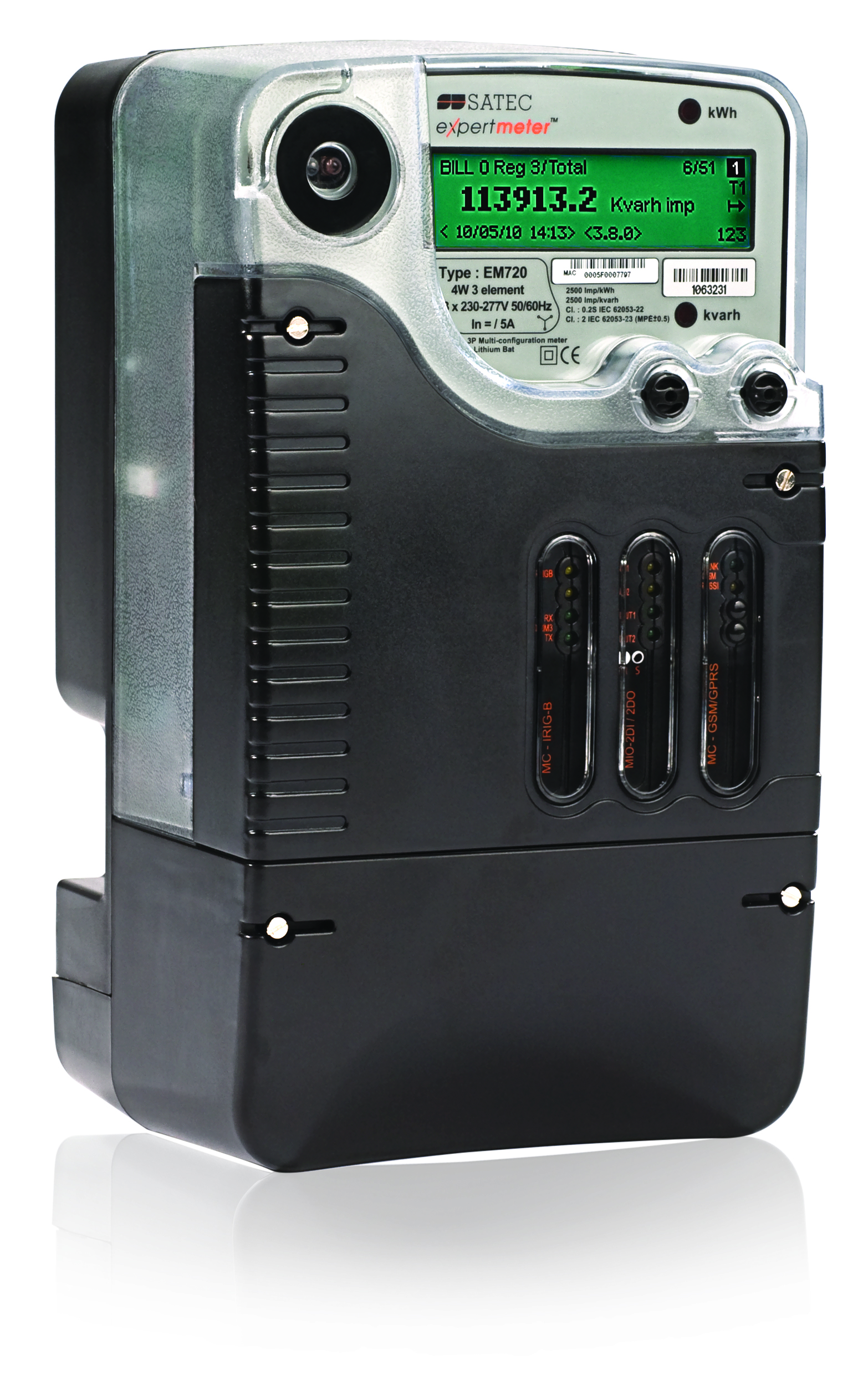

Perangkat EM720 memiliki fungsi utama:
✔️ Revenue Meter Class 0.2S untuk transaksi energi
✔️ pengukuran four-quadrant energy
✔️ monitoring parameter listrik lengkap
✔️ dukungan komunikasi ke SCADA / EMS
🌐 Control Center – Monitoring Stabilitas Sistem (PMU)
Pada level sistem yang lebih luas, Phasor Measurement Unit (PMU) digunakan untuk memantau dinamika sistem tenaga secara real-time.
Dengan akurasi tinggi, perangkat ini memastikan perhitungan energi yang transparan dan dapat diaudit.

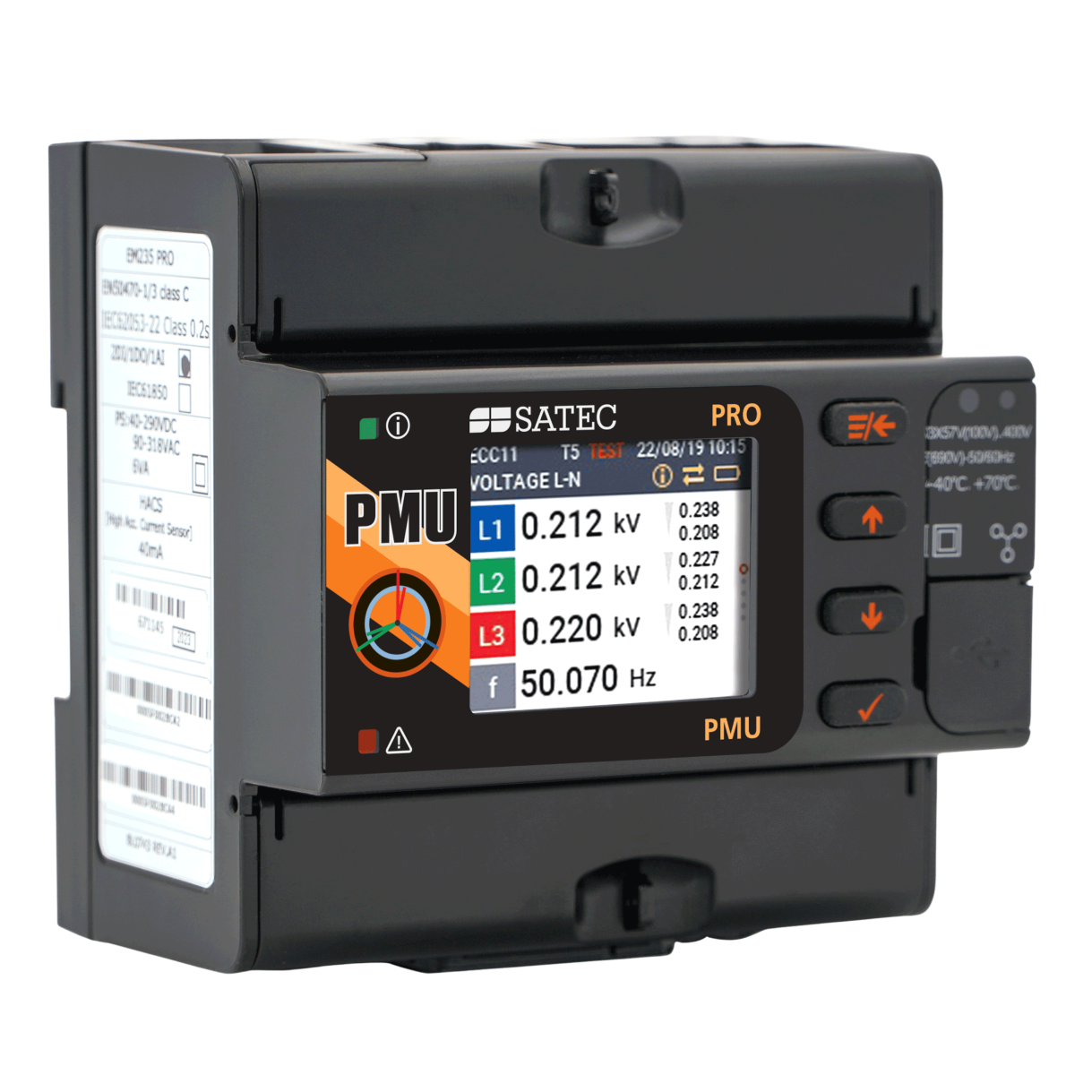

Perangkat PMU-PRO-230 memiliki kemampuan:
✔️ pengukuran synchrophasor berpresisi tinggi
✔️ monitoring angle stability dan oscillation
✔️ analisa gangguan sistem interkoneksi
PMU ini telah sukses terintegrasi dengan sistem WAMS PDC dari SEL, memungkinkan operator melihat perilaku sistem tenaga secara luas dan sinkron.
📊 Manfaat Arsitektur Monitoring Grid Code
Dengan kombinasi PM335 + EM720 + PMU-PRO-230, operator sistem dapat memperoleh:
⚡ visibilitas jaringan yang lebih lengkap
⚡ monitoring kualitas tegangan sesuai standar
⚡ akurasi transaksi energi
⚡ analisa gangguan sistem tenaga secara real-time
Pendekatan ini mendukung implementasi smart transmission grid yang lebih andal dan transparan.
