🔴 DARURAT KUALITAS DAYA! Gedung Pemerintahan dengan EV Charger, Panel Surya & Heat Pump Terancam Gagal Sertifikasi BGH — Ini Solusinya
Indonesia tengah berlomba mewujudkan Bangunan Gedung Hijau (BGH) — kebijakan wajib berdasarkan PermenPUPR No. 21 Tahun 2021 yang mengharuskan gedung pemerintahan memenuhi standar efisiensi energi, sistem kelistrikan berkualitas, dan monitoring terukur. Gedung-gedung ini kini dilengkapi Stasiun Pengisian Kendaraan Listrik Umum (SPKLU), PLTS atap (rooftop solar PV), dan sistem pendingin modern berbasis heat pump Variable Speed Drive (VSD). Namun ada ancaman tersembunyi yang jarang disadari: ketiga teknologi ramah lingkungan ini justru menjadi sumber distorsi harmonik yang saling menguatkan dalam satu sistem distribusi listrik gedung. Akibatnya? Transformator panas berlebih, konduktor netral overload, peralatan sensitif terganggu, tagihan listrik membengkak — dan yang paling serius: risiko gagal sertifikasi BGH karena nilai Intensitas Konsumsi Energi (IKE) yang terdegradasi.
Apa Itu Harmonik dan Mengapa Ia Berbahaya?
Harmonik adalah komponen frekuensi kelipatan dari frekuensi fundamental (50 Hz) yang disuntikkan ke jaringan listrik oleh beban non-linear. EV charger, inverter PV, dan heat pump VSD semuanya adalah beban non-linear — mereka mengonsumsi arus melalui konverter elektronik daya yang "merusak" bentuk gelombang sinus murni menjadi gelombang terdistorsi. Standar SPLN D5.004-1:2012 dari PLN menetapkan batas Total Harmonic Distortion (THD) tegangan maksimum 8% untuk jaringan tegangan rendah (≤1 kV). Standar internasional IEEE 519-2022 menetapkan batas serupa dan menambahkan evaluasi Total Demand Distortion (TDD) arus berbasis rasio arus hubung singkat di titik sambung (PCC). Pengukurannya harus sesuai metode IEC 61000-4-30 Class A — standar akurasi tertinggi di dunia.

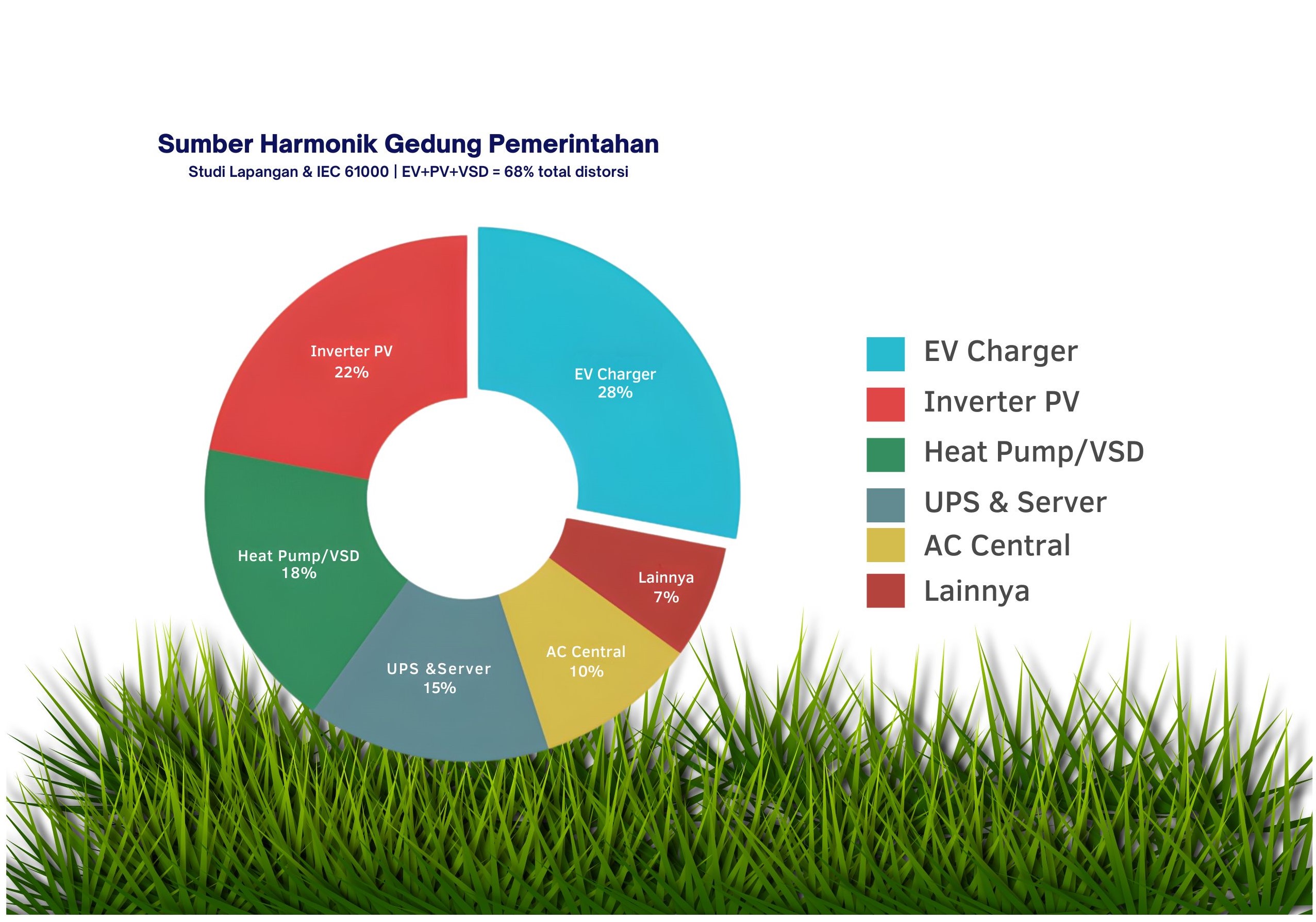

Tiga Pelaku Utama Harmonik di Gedung Pemerintahan
⚡ 1. EV Charger — Dominan 28% Kontribusi Harmonik
EV charger menggunakan rectifier AC-DC yang menginjeksikan harmonik orde ke-5 (5,8% TDD) dan orde ke-7 (4,1% TDD) — sidik jari khas konverter 6-pulsa. EV DC fast charger yang beroperasi mendekati kapasitas penuh menghasilkan THD tegangan hingga 9,2% — melampaui batas SPLN 8%. Skenario terburuk terjadi pukul 17:00–19:00 WIB, saat ratusan ASN mengisi kendaraan listrik mereka setelah jam kerja, menciptakan lonjakan harmonik masif secara bersamaan.☀️ 2. Inverter PV (PLTS Atap) — Pelaku Paling Tidak Terduga
Inverter PLTS justru paling berbahaya saat iradiasi matahari rendah (pagi hari atau mendung) — kondisi di mana inverter beroperasi jauh di bawah daya nominalnya, menyebabkan efisiensi switching IGBT menurun drastis. Pada kondisi ini, THD tegangan bisa melonjak hingga 12,1% — angka yang sangat jauh melampaui batas regulasi. Inverter PV juga menginjeksikan interharmonik (distorsi di antara frekuensi kelipatan), yang berpotensi menyebabkan flicker dan mengganggu peralatan instrumentasi sensitif di gedung pemerintahan.🌡️ 3. Heat Pump VSD — Ancaman "Diam-Diam" di Kawat Netral

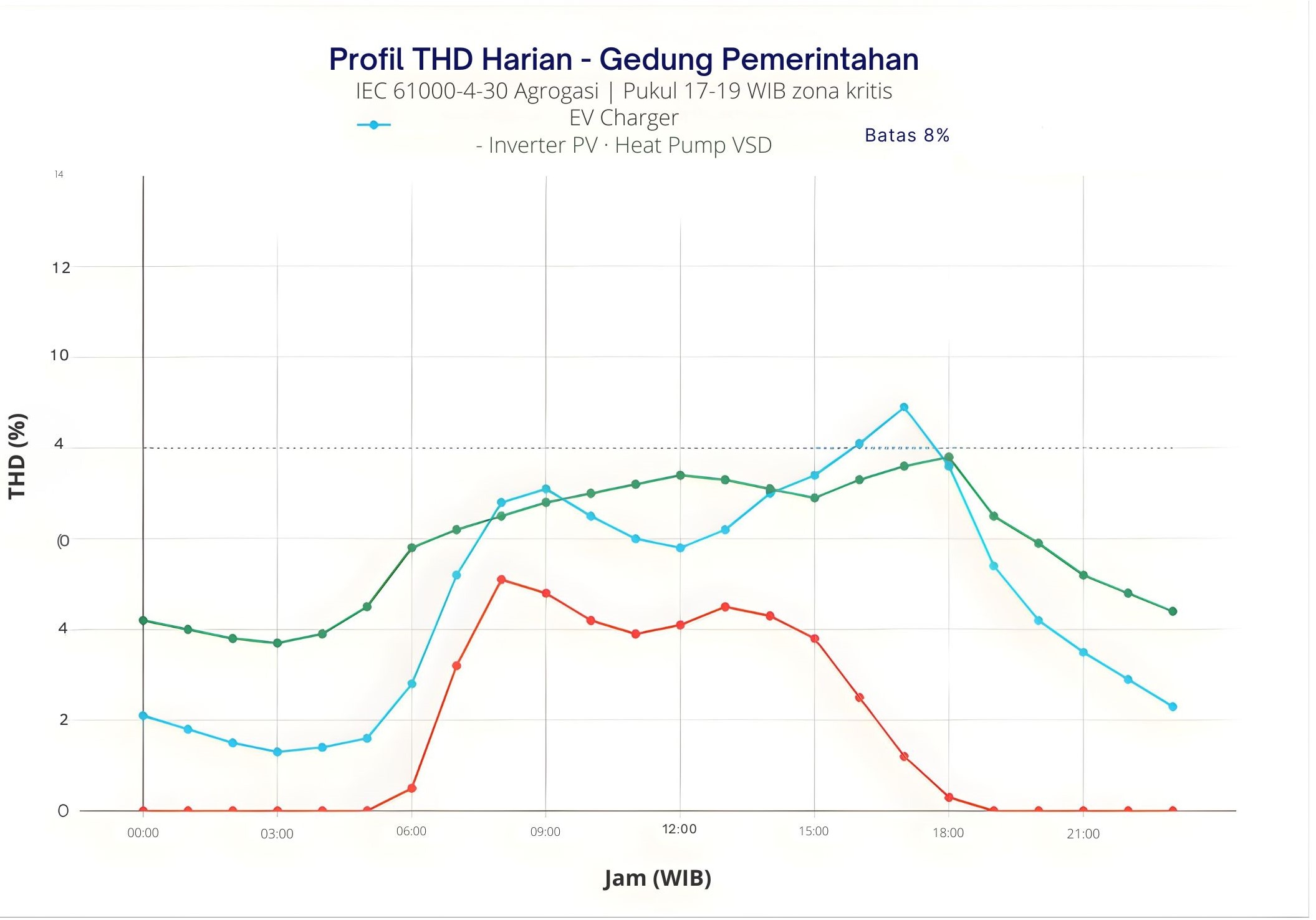

Heat pump berbasis inverter frekuensi variabel mendominasi orde ke-3 (5,6% TDD) — harmonik triplen yang bersifat zero-sequence. Artinya, berbeda dengan harmonik lain yang saling menghilangkan di kawat netral tiga fasa, orde ke-3 justru bertambah di kawat netral. Pada gedung dengan penetrasi heat pump tinggi, arus netral aktual bisa melampaui kapasitas desain konduktor — menyebabkan overheating, penuaan isolasi dipercepat, bahkan risiko kebakaran instalasi.Realita Data: Profil THD Harian Gedung Pemerintahan

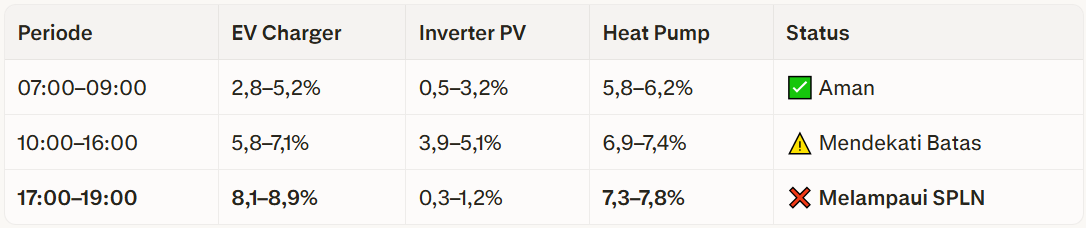

Berdasarkan simulasi berbasis IEC 61000-4-30 dan studi lapangan distribusi gedung, zona kritis terjadi dalam dua periode:
Tanpa instrumen pengukuran yang tepat, kondisi melebihi batas ini tidak terdeteksi — dan tagihan denda atau kegagalan sertifikasi BGH baru disadari saat sudah terlambat.
PermenPUPR No. 21 Tahun 2021: Kualitas Daya Adalah Bagian dari Penilaian BGH
PermenPUPR No. 21 Tahun 2021 menetapkan empat level sertifikasi BGH: Pratama (51–60 poin), Perak (61–70 poin), Emas (71–85 poin), dan Platinum (86–100 poin) dengan masa berlaku 3 tahun. Parameter Efisiensi & Konservasi Energi — yang mencakup sub-metering, sistem kelistrikan, dan kualitas daya — memiliki bobot dominan dalam total penilaian. Gedung yang mengintegrasikan SPKLU, PLTS atap, dan heat pump tanpa audit harmonik berisiko:
✅ Nilai IKE terdegradasi akibat kerugian energi dari distorsi harmonik
✅ Gagal sub-kriteria sistem kelistrikan karena THD melebihi SPLN D5.004-1:2012
✅ Tidak dapat membuktikan reduksi energi 25% (syarat minimum Pratama) karena data metering tidak akurat
✅ Kehilangan poin BGH yang menentukan level sertifikasi Gold atau Platinum
SATEC PM335 PRO Series: Satu Instrumen, Empat Regulasi Sekaligus

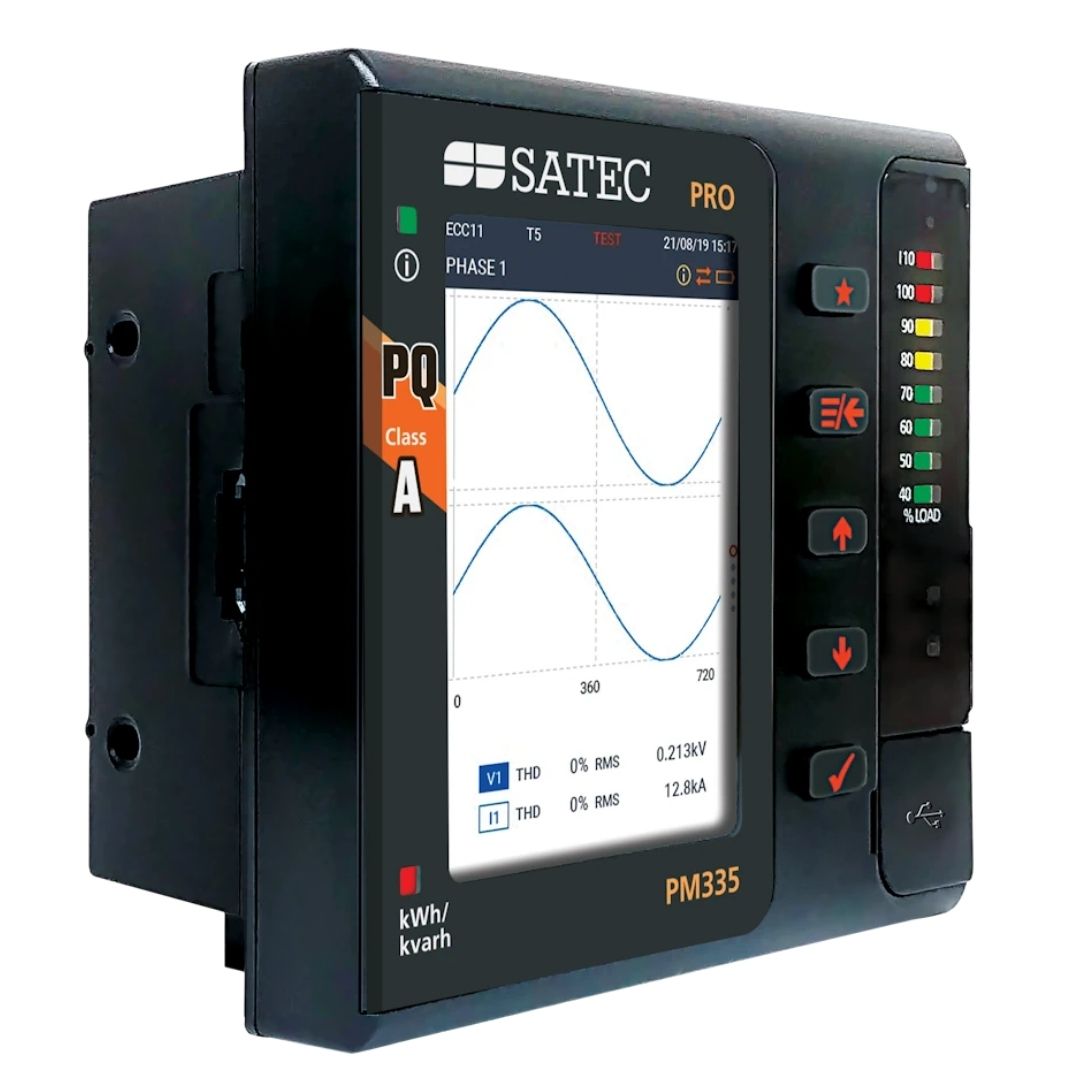

SATEC PM335 PRO Series adalah Advanced Power Meter & Power Quality Analyzer kelas enterprise yang dirancang khusus untuk lingkungan distribusi kompleks seperti gedung pemerintahan modern. Inilah satu-satunya instrumen di kelasnya yang memenuhi empat lapisan regulasi secara simultan: 🏆 IEC 61000-4-30 Class A Edition 3.1 — Metode Pengukuran Tertinggi PM335 PRO mengukur harmonik menggunakan metode DFT berbasis IEC 61000-4-7 dengan agregasi bertingkat: Very Short Time (3 detik) untuk menangkap lonjakan sesaat dari EV charger, dan Short Time (10 menit) untuk profil inverter PV yang berfluktuasi mengikuti iradiasi. Akurasi frekuensi hingga 0,0001 Hz memungkinkan deteksi interharmonik dari inverter PV dan VSD heat pump. 📐 IEEE 519-2022 — Evaluasi Kepatuhan Otomatis PM335 PRO mengevaluasi kepatuhan IEEE 519 secara otomatis dan terjadwal — menghitung persentil ke-95 mingguan dan ke-99 harian untuk setiap orde harmonik (H2–H50) dan menghasilkan laporan PDF kepatuhan dengan status OK/FAIL per kanal. Pengguna cukup mengkonfigurasi nilai Isc/IL sesuai data gardu PLN yang melayani gedung. 🇮🇩 SPLN D5.004-1:2012 — Kepatuhan Wajib PLN Indonesia Karena batas THD dalam SPLN D5.004-1:2012 identik dengan IEEE 519 untuk tegangan rendah (8%) dan menengah (5%), laporan kepatuhan IEEE 519 dari PM335 PRO secara otomatis berlaku sebagai bukti kepatuhan SPLN yang dapat diserahkan kepada PLN saat audit koneksi atau perpanjangan kontrak daya. 🌿 PermenPUPR 21/2021 — Sub-Metering & Dokumentasi BGH Dengan akurasi metering Kelas 0,2S (±0,1%) sesuai IEC 62053-22, PM335 PRO menghasilkan data sub-metering yang valid sebagai bukti reduksi IKE untuk sertifikasi BGH. Integrasi native melalui IEC 61850 Ed. 2 dan Modbus TCP memungkinkan koneksi langsung ke Building Management System (BMS) gedung pemerintahan untuk monitoring real-time.

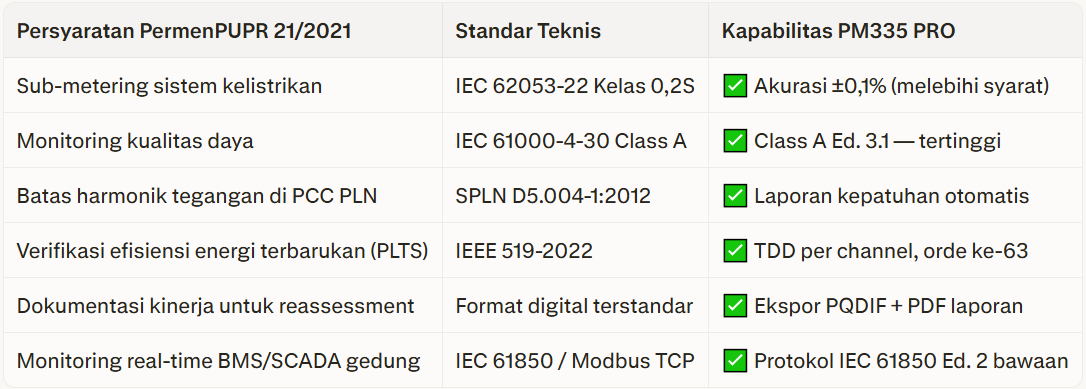

Sinkronisasi PermenPUPR 21/2021 dengan PM335 PRO dan Standar Teknis
Untuk memenuhi penilaian BGH secara komprehensif, SATEC PM335 PRO berfungsi sebagai instrumen tunggal yang menjembatani semua lapisan regulasi:
🔍 Fitur Unggulan untuk Gedung Pemerintahan
Analisis harmonik hingga orde ke-63 + interharmonik per IEC 61000-4-7
✅Directional harmonics — mengidentifikasi apakah harmonik berasal dari beban dalam gedung atau dari jaringan PLN
✅Deteksi arus netral via input CT ke-4 — kritis untuk memantau overload dari harmonik triplen heat pump
✅64 control setpoint dengan relay output — alarm otomatis saat THD melampaui batas SPLN
✅Sinkronisasi waktu IEEE 1588 PTPv2 — korelasi data dari beberapa titik pengukuran simultan
✅Ekspor PQDIF — format standar internasional untuk verifikasi data pihak ketiga
✅16GB on-board memory — rekam data selama 3 tahun untuk siklus reassessment BGH
✅Metering DC hingga 820V — monitoring PLTS DC sebelum inverter + BESS (Battery Energy Storage System)
SATEC PM335 PRO Series, didistribusikan resmi oleh PT ANUGERAH BASWARA MEGAH di Indonesia, hadir sebagai jawaban teknis yang telah terbukti — memenuhi IEC, IEEE, dan SPLN dalam satu instrumen, menghasilkan laporan yang diterima PLN dan assessor BGH, serta terintegrasi penuh dengan BMS dan SCADA gedung modern.
